Anten đế từ VHF MC100
Hiệu Diamond Antenna

Giá:  Liên hệ

  • Dải tần số hoạt động 134 - 174MHz kèm biểu đồ cắt cần anten
  • Đồ dài cáp RG58: 4 mét, khối lượng :390g
  • Độ lợi thu: 2.15dBi, trở kháng: 50 ohms
  • Công suất phát xạ tối đa:70W
  • Tỷ số sóng đứng : Gần bằng 1.5:1
  • Kiểu đầu nối: MP (UHF/PL259 Male cho cáp RG58)
  • Loại: 1/4λ  và Kiểu anten đế từ



Mua ngay
Giao tận nơi hoặc lấy tại cửa hàng

Anten đế từ MC100 là anten VHF sử dụng cho các dòng bộ đàm cố định ICOM, Kenwood, Vertex... gắn xe lưu động.

Sử dụng cho bộ đàm taxi, bộ đàm gắn xe đầu kéo xe nâng, cẩu giàn trong cảng, nhóm phượt ô tô và các phương tiện liên lạc di động khác.

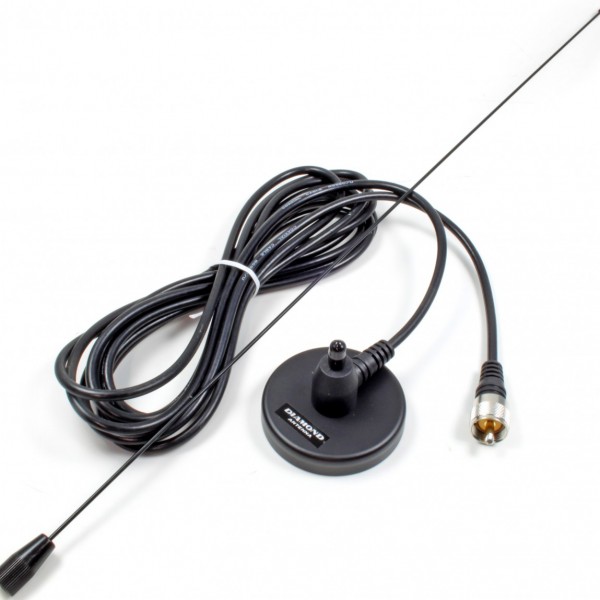

Anten đế từ MC100 VHF

Anten đế từ MC100 VHF

Thông số kỹ thuật:

  • Dải tần số hoạt động 134-174MHz kèm biểu đồ cắt cần anten
  • Đồ dài cáp RG58: 4 mét
  • Khối lượng: 390g
  • Độ lợi thu:2.15dBi
  • Công suất phát xạ tối đa: 70W
  • Trở kháng: 50 ohms
  • Tỷ số sóng đứng : xấp xỉ 1.5:1
  • Kiểu đầu nối: MP (UHF/PL259 Male cho cáp RG58)
  • Loại: 1/4λ  và Kiểu anten đế từ.

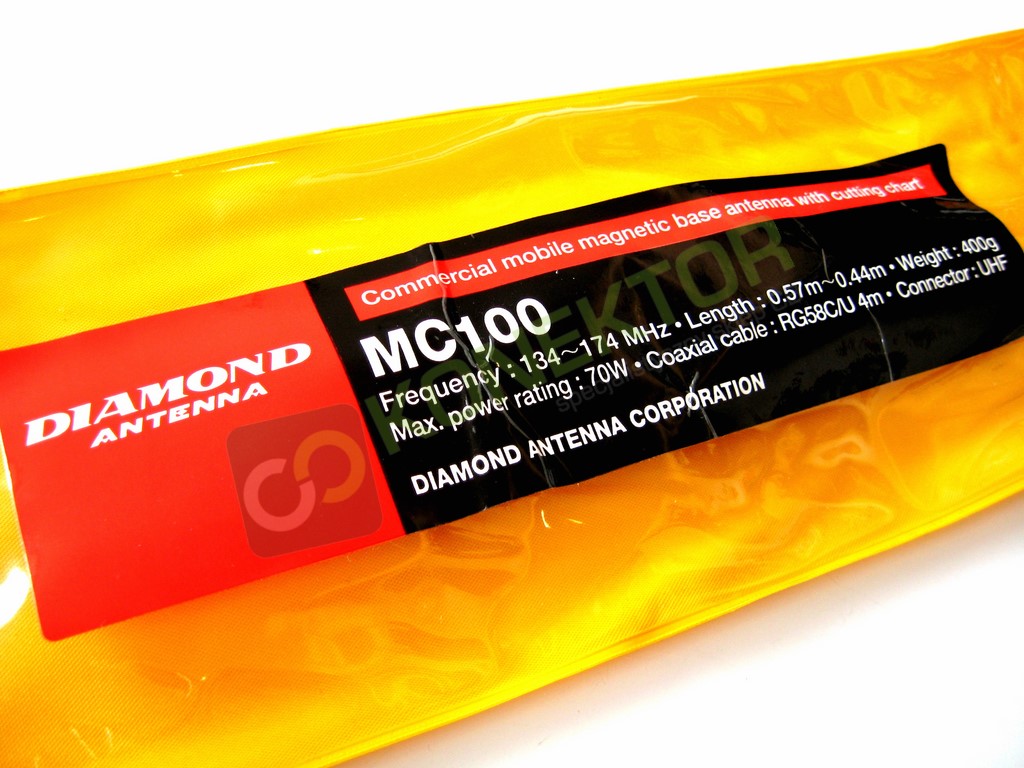

Anten đế từ Diamond MC100

Anten đế từ Diamond MC100

Hướng dẫn cắt tần số cho anten Diamond MC100 để thu phát tối ưu

  • Bước 1: Xác định tần số sử dụng của máy bộ đàm gắn anten trên trục hoành ( trục Tần số)
  • Bước 2: Vẽ đường thẳng đứng từ trục tần số cắt đồ thị. từ điểm giao nhau giữa đồ thị vẽ đường ngang song song với trục tần số cắt trục độ dài ( trục tung) tại độ dài cần anten.
  • Bước 3: Cắt cần anten theo đúng độ dài

Xuất xứ: DIAMOND ANTENNA CORPORATION, Nhật Bản

Bảo hành: 12 tháng
